Tủ điện trung thế là một thiết bị vô cùng quan trọng trong hệ thống phân phối và truyền tải điện, được ứng dụng phổ biến trong các cơ sở sản xuất, trạm biến áp. Bài viết này Samori sẽ giúp bạn hiểu rõ về cấu tạo, ưu điểm và các phân loại của tủ điện trung thế, giúp bạn có cái nhìn toàn diện hơn về thiết bị hiện đại này.

Tủ điện trung thế là gì?

Tủ điện trung thế là một thiết bị chuyên dùng để phân phối, đóng ngắt và bảo vệ các đường dây tải điện cho nhiều máy móc, bộ phận khác nhau trong dây chuyền sản xuất.

Thiết bị được ứng dụng rộng rãi tại:

  • Nhà máy phát điện
  • Các trạm truyền tải điện
  • Trạm phân phối và quản lý điện ở các khu công nghiệp hay khu dân cư.
  • Các công trình công cộng lớn như ở các cảng biển, sân bay, bệnh viện…

Mặc dù chi phí lắp đặt tủ điện trung thế ngang bằng so với các phương pháp truyền thống nhưng tủ giúp tăng cường bảo vệ các máy biến áp, đem lại hiệu quả tối ưu và an toàn hơn trong việc bảo vệ và quản lý hệ thống điện.

Mẫu tủ điện trung thế tại xưởng
Mẫu tủ điện trung thế tại xưởng Samori

Công dụng ưu việt của tủ điện trung thế

Tủ điện trung thế không chỉ đơn thuần là một hệ thống điện mà chúng còn mang lại các lợi ích vượt trội, giúp tối ưu hóa hiệu quả, đảm bảo an toàn và có độ tin cậy cao cho người sử dụng. Dưới đây là những ưu điểm nổi bật của tủ điện trung thế giúp chúng trở thành lựa chọn hàng đầu cho các ứng dụng có điện áp trung bình:

Đóng cắt mạch điện

Đây là công dụng chính của tủ, cho phép đóng (kết nối) và ngắt dòng điện khỏi các phụ tải hay các thành phần của hệ thống khi cần thiết. VD: Khi cần bảo trì sửa chữa… Các thiết bị đóng cắt (VCB), dao cách ly (DS) hoặc cầu dao phụ tải (LBS) được tích hợp kèm theo để thực hiện chức năng này.

Bảo vệ hệ thống điện

Tủ điện được ví như “một bảo vệ” đảm bảo toàn bộ hệ thống điện luôn hoạt động hiệu quả. Được trang bị các thiết bị bảo vệ điện như rơ le, cầu chì, giúp phát hiện và tự động đóng ngắt mạch ngay lập tức khi xảy ra các sự cố nguy hiểm như quá tải điện, chập điện, quá áp…

Phân phối điện năng

Tủ điện trung thế là nơi tiếp nhận nguồn điện từ các trạm điện chủ lực, sau đó phân chia vè điều phối điện áp cho các khu vực phụ tải cho các khu vực lớn cần sử dụng.

Điều khiển và giám sát

Tủ điện được tích hợp với các thiết bị đo lường (biến dòng, biến áp hay đồng hồ), đèn báo và hệ thống điều khiển, cho phép người dùng có thể theo dõi thông số điện, trạng thái hoạt động và thực hiện thao tác điều khiển khi cần.

Cách ly và an toàn

Vỏ tủ điện được cấu tạo từ các vật liệu bền bỉ, chất lượng, chịu được tác động môi trường tốt, giúp cách ly phần mang điện với môi trường bên ngoài, ngăn chặn sự tiếp xúc không chủ ý và đảm bảo an toàn tối đa cho người vận hành.

Mẫu tủ điện ngang do khách hàng yêu cầu vừa được hoàn thiện
Mẫu tủ điện tự động ngang được thiết kế theo yêu cầu

Cấu tạo của tủ điện trung thế

– Vỏ tủ điện được cấu tạo từ tấm tôn dày khoảng 2mm nên vô cùng vững chắc. Ngoài ra lớp vỏ còn được mạ một lớp sơn cách điện. Các thiết bị điện đóng cắt được đặt độc lập, hợp lý. Để tăng khả năng bảo vệ, tủ điện còn được bảo vệ bằng một cánh phía trong của tủ.

– Tủ bao gồm tủ bảng điện đến 24KV. Đây là thiết bị được sử dụng phổ biến trong ngành điện lực và trong các nhà máy công nghiệp hay các trung tâm thương mại, tòa cao ốc…

– Mỗi tủ điện cần tối thiểu một aptomat chính gắn với các nút đóng/tắt điện. Cường độ của thiết bị tương đương với tổng các tải phụ bên dưới hoặc lớn hơn gấp 3 lần. Và trung bình mỗi tủ cần một ổ cắm điện tầm 220V dùng khi bảo dưỡng tủ.

Kiểm tra hệ thống tủ điện kỹ càng trước khi bàn giao cho khách
Các kỹ sư SAMORI đang chỉnh sửa hệ thống tủ điện

Đặc điểm của tủ trung thế

– Tủ được thiết kế chia thành các ngăn riêng biệt, đảm bảo quá trình hoạt động của ngăn được diễn ra liên tục.

– Máy chỉ tiến hành thực hiện các thao tác vận hành máy khi cửa tủ đã được đóng. Điều này để đảm bảo việc vận hành được đúng quy trình và bảo vệ sự an toàn cho người dùng.

Mẫu khung inox cách điện
Mẫu khung inox cách điện

–  Tùy theo yêu cầu của khách hàng mà một số tủ có thể được kết hợp với cầu chì để tăng mức độ bảo vệ.

– Mọi thiết bị bên trong tủ điện trung thế đều được module hóa và tiêu chuẩn hóa, thuận tiện cho quá trình lắp đặt và bảo trì.

– Có thể giúp người sử dụng giám sát và điều khiển từ xa. Khi xảy ra các trường hợp khẩn cấp có thể kịp thời xử lý để hạn chế tối đa những tổn thất.

Xem thêm: Top 5 địa chỉ cung cấp máy đóng gói tự động tại Hồ Chí Minh

Tủ điện điều khiến chiếu sáng trung tâm thương mại
Tủ điện trung thế điều khiến trung tâm thương mại

Các loại tủ điện trung thế

Tủ điện trung thế được phân loại dựa trên nhiều yếu tố và tiêu chí khác nhau của người sử dụng, nhưng thường nhu cầu phổ biến và quan trọng nhất là dựa vào chất cách điện và môi trường lắp đặt. Việc hiểu rõ các loại tủ điện sẽ giúp bạn và doanh nghiệp đưa ra lựa chọn phù hợp với nhu cầu và điều kiện vận hành của từng dự án.

Tủ trung thế VCB, VCS, LBS, DS…

– Tủ điện VCB là tủ điện sử dụng máy cắt trung thế VCB

– Tủ điện VCS là tủ điện sử dụng contactor trung thế VCS

– Tủ điện LBS là tủ điện sử dụng dao cách ly trung thế LBS

– Tủ điện DS là tủ điện sử dụng dao cắt trung thế DS

Tủ RMU trung thế

Tủ điện RMU được ứng dụng rộng rãi trong các trạm đóng cắt ở điện áp trung thế (1 – 66 kV). Chức năng của tủ điện là kết nối, đo lường và sử dụng các loại máy cắt cố định. Tủ có ưu điểm nổi trội là nâng tầm khả năng bảo vệ máy biến áp.

Tủ tụ bù trung thế

Có một hệ gồm hai vật dẫn đặt gần nhau, được ngăn cách với nhau bằng một lớp cách điện (điện môi). Mục đích sử dụng tủ là bù công suất phản kháng để nâng cao hệ số công suất cosφ và đảm bảo mạng lưới điện hoạt động hiệu quả nhất vì tủ có tác dụng tích và phóng điện trong mạch điện.

Tủ ATS trung thế

Được ứng dụng để tự động chuyển nguồn đối với các hệ thống sử dụng 2 nguồn cấp điện. Trong trường hợp nguồn cấp điện ưu tiên gặp trục trặc thì tủ điện trung thế ATS sẽ tự động chuyển sang sử dụng nguồn điện thứ 2. Thường được sử dụng cho nguồn điện dự phòng của máy phát điện.

Tủ nhị thứ

Chức năng chủ yếu là điều khiển, bảo vệ rơ le, đo đếm điện, hiển thị và báo hiệu khi xảy ra các sự cố. Tủ được lắp đặt phổ biến ở các trạm truyền tải, phân phối điện…

– Được sử dụng để đóng/ngắt đường dây điện khi xảy ra sự cố và bảo vệ các đường dây cung cấp điện trung thế.

– Tủ điện thường được lắp đặt trong các nhà máy phát điện, các trạm truyền tải và phân phối điện trong khu công nghiệp, khu dân cư, hoặc trong tòa nhà, nhà máy, cảng biển, sân bay…

Các loại tủ điện inox đẹp
Các loại tủ điện trung thế bằng inox đẹp

SAMORI – Đơn vị cung cấp tủ điện trung thế đạt tiêu chuẩn chất lượng

Công ty Cổ phần Chế Tạo Máy và Tự Động Hóa Sài Gòn (SAMORI) chuyên sản xuất và cung cấp các thiết bị máy móc chất lượng cao. Sản phẩm của chúng tôi đảm bảo đáp ứng các tiêu chuẩn sau:

– TCVN 8096-107:2010, IEC 62271-107:2005: tiêu chuẩn về tủ điện đóng cắt và điều khiển cao áp phần 107.

– TCVN 8096-200:2010, IEC 62271-200:2005: tiêu chuẩn về tủ điện đóng cắt và điều khiển cao áp phần 200.

– TCVN 4255:2008, IEC 60529:2001: tiêu chuẩn về cấp bảo vệ của vỏ tủ.

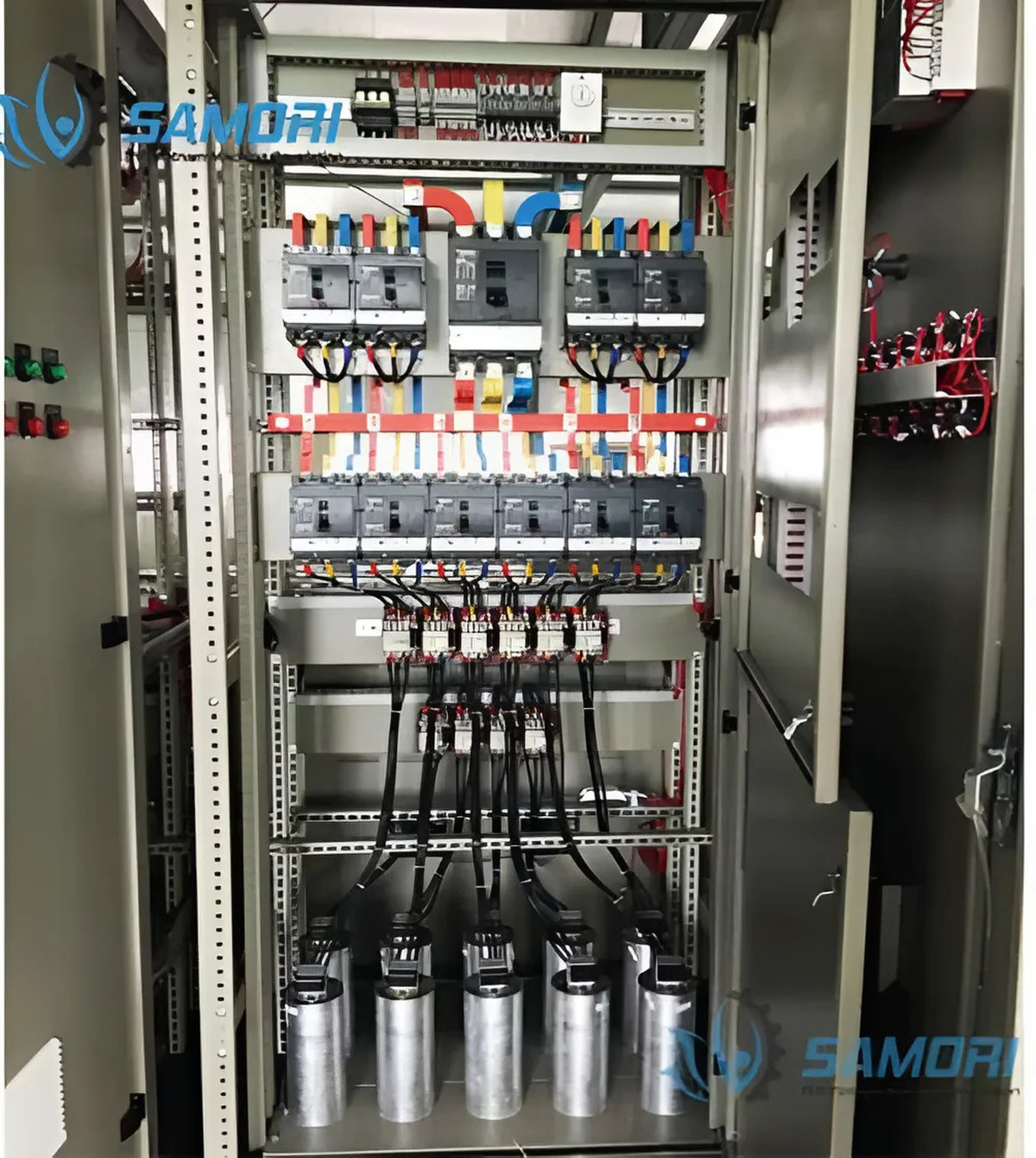

Tủ điện trung thế dành cho thang máy ở các khách sạn
Tủ điện trung thế được sắp xếp khoa học dành cho thang máy

Với vai trò then chốt trong việc đảm bảo an toàn và ổn định hiệu quả cho mọi hệ thống điện. Việc đầu tư vào một hệ thống tủ điện trung thế chất lượng cao, chính là một bước đi cho chiếc lược dài hạn, giúp vảo vệ tài sản, tối ưu hóa chi phí vận hành và nâng cao năng lực sản xuất và kinh doanh. Hãy liên hệ ngay cho Samori để được tư vấn và báo giá trực tiếp.
